产品介绍
批发零售原装进口丹麦制造丹佛斯Performer/百福马涡旋压缩机SM185-3RM/SM185S3RC型号、规格、参数、图片、价格等数据。
Danfoss/丹佛斯涡旋压缩机，Performer/百福马涡旋压缩机 SM、SY 系列单机设备，专门针对空调应用的采用 R422 制冷剂的涡旋压缩机。 电机电压代码 2， 200-220V/3/50Hz - 208-230V/3/60Hz 和电机电压代码 3， 200-230V/3/60Hz。
丹佛斯Performer/百福马涡旋压缩机SM185-3RM/SM185S3RC详细参数
| 类型代码 | SM |
| 净重 | 101.00 Kg |
| 认证标准 | CE; UL |
| 功率调节 | 固定速度 |
| 颜色 | 蓝色 |
| 直径 [mm] | 317 |
| 排放高度 [mm] | 643 |
| 节能装置 | No |
| Fitting remark | (只用于螺纹连接方式) |
| 生成代码 | C |
| IP 防护等级 | IP54 (带有电缆封套） |
| MMT | 75 A |
| 额定制冷量 60 kBTU/h | 185.32 |
| 60Hz下名义制冷量 | 54.3 |
| 油气充注 [L] | 6.2 |
| 放油口 | 1/4'' flare |
| 油均衡力矩 [Nm] | 48 |
| 包装宽度 [mm] | 950 |
| 包装方式 | 工业包装 |
| 电源相位 | 3 |
| 电源连接 | 螺钉4.8 mm |
| Segment usage | Air conditioning |
| 平台速度 | 定速 |
| 吸入口连接的高度 [mm] | 180 |
| 排量体积 [cm3] | 249.9 |
| 工作方式 | 涡旋 |
| 总高度 [mm] | 678 |
| 阀组 | 7703010 |
| 阀组 描述 | Valve set， V08 (2-1/4"~1-3/8")， V07 (1-3/4"~7/8") |
| 电器柜 | 8156139 |
| 电器柜 描述 | 接线盒 186 x 198 mm，包括顶盖 |
| 吸气阀 | 8168025 |
| 吸气阀 2 | 8168026 |
| 吸气阀 2 描述 | 螺纹接口阀门 V03（2-1/4" 螺纹接口，1-5/8" ODF 接口） |
| 吸气阀 描述 | 螺纹接口阀门 V08（2-1/4" 螺纹接口，1-3/8" ODF 接口） |
| 吸气衬套 | 8153005 |
| 吸气衬套 2 | 8153006 |
| 吸气衬套 2 描述 | 焊料环 P03（2-1/4" 螺纹接口，1-5/8" ODF 接口） |
| 吸气衬套 描述 | 焊料环 P08（2-1/4" 螺纹接口，1-3/8" ODF 接口） |
| 吸气垫圈 | 8156133 |
| 吸气垫圈 描述 | Gasket， 2-1/4" |
| 安装套件 1 | 8156138 |
| 安装套件 1 描述 | 一台涡旋压缩机的安装套件包括 4 个胶垫、4 个衬套、4 个螺栓、4 个垫片 |
| 安装套件 2 | 8156147 |
| 安装套件 2 描述 | 一台涡旋压缩机的安装套件包括 4 个垫环、4 个护套、4 个螺栓、4 个垫片、2 个螺纹接口螺帽、2 个焊料环、2 个垫圈 |
| 排气阀 | 8168032 |
| 排气阀 2 | 8168028 |
| 排气阀 2 描述 | 螺纹接口阀门 V02（1-3/4" 螺纹接口，1-1/8" ODF 接口） |
| 排气阀 描述 | 螺纹接口阀门 V07（1-3/4" 螺纹接口，7/8" ODF 接口） |
| 排气温度保护 | 7750009 |
| 排气温度保护 描述 | 排气温度保护套件 |
| 排气衬套 | 8153013 |
| 排气衬套 2 | 8153004 |
| 排气衬套 2 描述 | 焊料环 P02（1-3/4" 螺纹接口，1-1/8" ODF 接口） |
| 排气衬套 描述 | 焊料环 P07（1-3/4" 螺纹接口，7/8" ODF 接口） |
| 排气垫圈 | 8156132 |
| 排气垫圈 描述 | Gasket， 1-3/4" |
| 隔音罩 1 | 7755007 |
| 隔音罩 1 描述 | S175-S185 涡旋压缩机隔音罩 |
| 隔音罩 2 | 120Z0353 |
| 隔音罩 2 描述 | 涡旋压缩机底部隔音罩 |
| 接线盒 | 8173021 |
| 接线盒 描述 | T block connector 60 x 75 mm |
| 垫片组件 | 8156013 |
| 垫片组件 描述 | 垫圈组，1-1/4"、1-3/4"、2-1/4"，OSG 垫圈（黑色和白色） |
| 皮带 01 | 120Z0360 |
| 皮带 01 描述 | 表面油底壳加热器 + 底部绝缘， 56 W， 24 V， CE mark， UL |
| 皮带 02 | 120Z0376 |
| 皮带 02 描述 | 表面油底壳加热器 + 底部绝缘， 56 W， 230 V， CE mark， UL |
| 皮带 06 | 7773110 |
| 皮带 06 描述 | 带式曲轴箱加热器， 75 W， 110 V， CE mark， UL |
| 皮带 07 | 7773108 |
| 皮带 07 描述 | 带式曲轴箱加热器， 75 W， 230 V， CE mark， UL |
| 油 1 | 7754001 |
| 油 1 描述 | 矿物油，160P，2 升罐装 |
| 油视镜 | 8156019 |
| 油视镜 描述 | 带垫圈的油视镜（黑色和白色） |
| 油视镜垫圈 | 8156129 |
| 油视镜垫圈 描述 | 垫片油视镜（黑色氯丁） |
| 低压仪表接口 | Schrader |
| 制冷剂 | R22 |
| 制冷剂充注量 [kg] [Max] | 13.5 |
| 包装数量 | 6 |
| 包装长度 [mm] | 1140 |
| 包装重量 [Kg] | 648 |
| 包装高度 [mm] | 877 |
| 原厂设置低压 [bar] | 25 |
| 原厂设置高压 [bar] | 33 |
| 吸气衬套 [Nm] | 35 |
| 吸气连接尺寸 [in] | 2 1/4 |
| 吸气连接衬套管道尺寸 [in] | 1 3/8 |
| 吸气连接安装扭矩 [Nm] | 130 |
| 吸气连接管道尺寸 [in] | 1 3/8 |
| 吸气连接螺纹接口尺寸 [in] | 2 1/4 |
| 品牌技术 | 涡旋压缩机 |
| 型号编码 | SM185S3RC |
| 型号命名 | Compressor |
| 堵转电流 | 380 A |
| 安装标准 | Rotolock |
| 安装扭矩 [Nm] | 21 |
| 安装护套 | ODF |
| 总重 | 105.17 Kg |
| 排气阀 [Nm] | 50 |
| 排气垫圈 [Nm] | 15 |
| 排气角阀 | 8551119b |
| 排气连接尺寸 [in] | 1 3/4 |
| 排气连接衬套管道尺寸 [in] | 7/8 |
| 排气连接安装扭矩 [Nm] | 110 |
| 排气连接管道尺寸 [in] | 7/8 |
| 排气连接螺纹接口尺寸 [in] | 1 3/4 |
| 接地扭矩 [Nm] | 2 |
| 提供的油啊 | 初始油冲注 |
| 提供安装套件 | 安装套件（含垫环、螺栓、螺帽、护套和垫圈） |
| 提供装置 | 吸气和排气焊料环、螺纹接口和垫圈 |
| 提供说明 | 安装指导 |
| 旋转速度（50Hz [rpm] | 0 |
| 旋转速度（60Hz [rpm] | 3500 |
| 标称电压低值（50Hz) [V] | 0 |
| 标称电压低值（60Hz）[V] | 200 |
| 标称电压高值（50Hz） | 0 |
| 标称电压高值（60Hz） | 230 |
| 每小时启动次数 [Max] | 12 |
| 油 | 160P |
| 油平衡 | 3/8'' flare SAE |
| 泄压阀 | None |
| 测试低压 [bar] [Max] | 25 |
| 测试压差 [bar] [Max] | 24 |
| 测试高压 [bar] [Max] | 32 |
| 电机保护 | 内置温度传感器，需要的过载保护器 |
| 电器柜顶盖扭矩 [Nm] | 2 |
| 电压范围低值（50Hz [V] | 0 |
| 电压范围低值（60Hz）[V] | 180 |
| 电压范围高值（50Hz）[V] | 0 |
| 电压范围高值（60Hz） | 253 |
| 电源扭矩 [Nm] | 3 |
| 相同线圈三相压缩机的线圈电阻 [Ohm] | 0.19 Ohm |
| 粘度 [cP] | 32 |
| 视液镜安装 | 螺纹 |
| 连接类型 | 螺纹接口 |
| 配置代码 | 单机 |
| 频率 [Hz] | 60 |
| 高压仪表接口 | 无 |

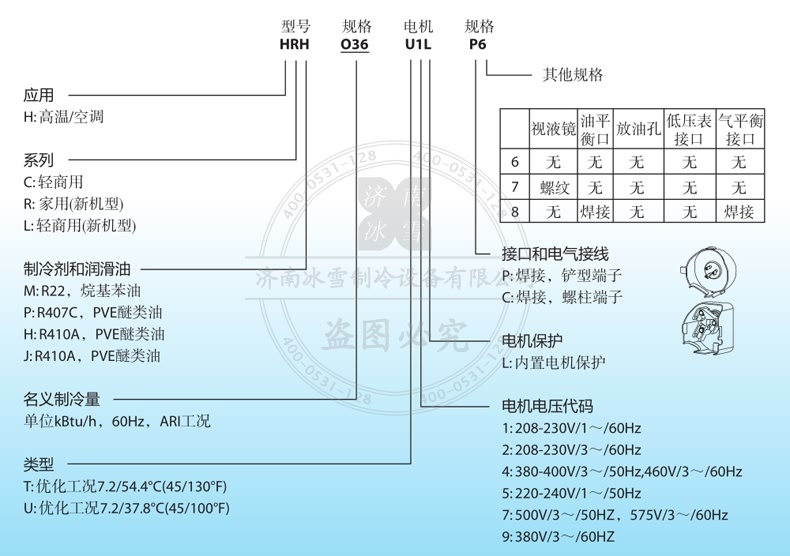

Performer/百福马压缩机命名

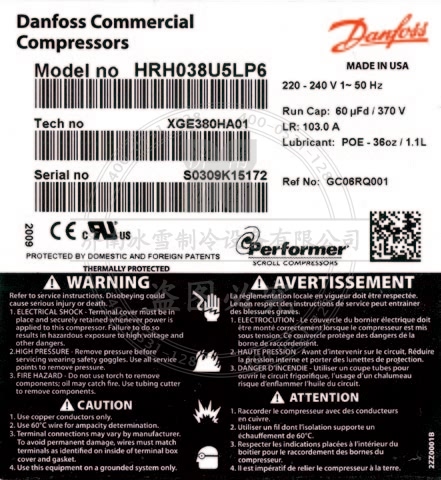

Performer/百福马压缩机铭牌

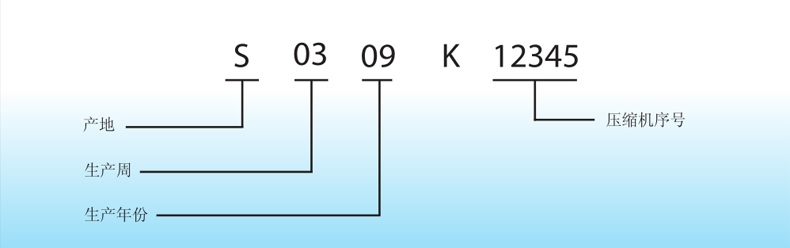

Performer/百福马压缩机序列号
| 货号 | 类型 | 型号编码 | 活塞排量 [cm3] | 60Hz 额定制冷量 [kw] | 连接类型 | 电机保护 | 包装格式 |
| 120H0183 | SM | SM124A3ALB | 169.5 | 37.8 | 铜焊 | 内置过载保护器 | 单包装 |
| 120H0184 | SM | SM124A3ALB | 169.5 | 37.8 | 铜焊 | 内置过载保护器 | 工业包装 |
| 120H0189 | SM | SM147A3ALB | 193.5 | 43.6 | 铜焊 | 内置过载保护器 | 单包装 |
| 120H0190 | SM | SM147A3ALB | 193.5 | 43.6 | 铜焊 | 内置过载保护器 | 工业包装 |
| 120H0610 | SM | SM112A3ALB | 151.5 | 34 | 铜焊 | 内置过载保护器 | 工业包装 |
| 121L1908 | HLM | HLM081T2LC6 | - | 23.9 | 铜焊 | 内置过载保护器 | 工业包装 |
| 121L2757 | HRM | HRM060T2LP6 | - | 17.5 | 铜焊 | 内置过载保护器 | 工业包装 |
| SM084-3VM | SM | SM084S3VC | 114.5 | 24.6 | 铜焊 | 内置过载保护器 | 工业包装 |
| SM090-3VI | SM | SM090S3VC | 120.5 | 26.4 | 铜焊 | 内置过载保护器 | 单包装 |
| SM090-3VM | SM | SM090S3VC | 120.5 | 26.4 | 铜焊 | 内置过载保护器 | 工业包装 |
| SM100-3VI | SM | SM100S3VC | 127.2 | 37.6 | 铜焊 | 内置过载保护器 | 单包装 |
| SM100-3VM | SM | SM100S3VC | 127.2 | 37.6 | 铜焊 | 内置过载保护器 | 工业包装 |
| SM110-3VI | SM | SM110S3VC | 144.2 | 31.6 | 铜焊 | 内置过载保护器 | 单包装 |
| SM110-3VM | SM | SM110S3VC | 144.2 | 31.6 | 铜焊 | 内置过载保护器 | 工业包装 |
| SM115-3CAI | SM | SM115S3CC | 155 | 33.8 | 铜焊 | 内置温度传感器，需要的过载保护器 | 单包装 |
| SM115-3RI | SM | SM115S3RC | 155 | 33.8 | 螺纹接口 | 内置温度传感器，需要的过载保护器 | 单包装 |
| SM120-3VI | SM | SM120S3VC | 166.6 | 36.7 | 铜焊 | 内置过载保护器 | 单包装 |
| SM120-3VM | SM | SM120S3VC | 166.6 | 36.7 | 铜焊 | 内置过载保护器 | 工业包装 |
| SM125-3CAI | SM | SM125S3CC | 166.6 | 37 | 铜焊 | 内置温度传感器，需要的过载保护器 | 单包装 |
| SM125-3CAM | SM | SM125S3CC | 166.6 | 37 | 铜焊 | 内置温度传感器，需要的过载保护器 | 工业包装 |
| SM125-3RI | SM | SM125S3RC | 166.6 | 37 | 螺纹接口 | 内置温度传感器，需要的过载保护器 | 单包装 |
| SM148-3VAI | SM | SM148T3VC | 199 | 43.8 | 铜焊 | 内置过载保护器 | 单包装 |
| SM148-3VAM | SM | SM148T3VC | 199 | 43.8 | 铜焊 | 内置过载保护器 | 工业包装 |
| SM160-3CBI | SM | SM160T3CC | 216.6 | 47.8 | 铜焊 | 内置温度传感器，需要的过载保护器 | 单包装 |
| SM160-3CBM | SM | SM160T3CC | 216.6 | 47.8 | 铜焊 | 内置温度传感器，需要的过载保护器 | 工业包装 |
| SM160-3RAI | SM | SM160T3RC | 216.6 | 47.8 | 螺纹接口 | 内置温度传感器，需要的过载保护器 | 单包装 |
| SM160-3RAM | SM | SM160T3RC | 216.6 | 47.8 | 螺纹接口 | 内置温度传感器，需要的过载保护器 | 工业包装 |
| SM161-3VAI | SM | SM161T3VC | 216.6 | 47.7 | 铜焊 | 内置过载保护器 | 单包装 |
| SM161-3VAM | SM | SM161T3VC | 216.6 | 47.7 | 铜焊 | 内置过载保护器 | 工业包装 |
| SM175-3CAI | SM | SM175S3CC | 233 | 51.1 | 铜焊 | 内置温度传感器，需要的过载保护器 | 单包装 |
| SM185-3CAI | SM | SM185S3CC | 249.9 | 54.3 | 铜焊 | 内置温度传感器，需要的过载保护器 | 单包装 |
| SM185-3CAM | SM | SM185S3CC | 249.9 | 54.3 | 铜焊 | 内置温度传感器，需要的过载保护器 | 工业包装 |
| SM185-3RI | SM | SM185S3RC | 249.9 | 54.3 | 螺纹接口 | 内置温度传感器，需要的过载保护器 | 单包装 |
| SM185-3RM | SM | SM185S3RC | 249.9 | 54.3 | 螺纹接口 | 内置温度传感器，需要的过载保护器 | 工业包装 |
| SY240A3CBI | SY | SY240A3CBE | 347.8 | 74.1 | 铜焊 | 电器保护模块/115/230V | 单包装 |
| SY240A3CBM | SY | SY240A3CBE | 347.8 | 74.1 | 铜焊 | 电器保护模块/115/230V | 工业包装 |
| SY240A3PBM | SY | SY240A3PBE | 347.8 | 74.1 | 螺纹接口 | 电器保护模块/115/230V | 工业包装 |
| SY300A3CBI | SY | SY300A3CBE | 437.5 | 94.6 | 铜焊 | 电器保护模块/115/230V | 单包装 |
| SY300A3CBM | SY | SY300A3CBE | 437.5 | 94.6 | 铜焊 | 电器保护模块/115/230V | 工业包装 |
| SY300A3PBI | SY | SY300A3PBE | 437.5 | 94.6 | 螺纹接口 | 电器保护模块/115/230V | 单包装 |
| SY300A3PBM | SY | SY300A3PBE | 437.5 | 94.6 | 螺纹接口 | 电器保护模块/115/230V | 工业包装 |
丹佛斯Performer/百福马涡旋压缩机采用先进的机加工、装配和工艺过程控制技术。在对压缩机产品和工厂自身进行设计时，优先考虑了高标准的可靠性和过程控制。这些严格保证了压缩机产品的高效，可靠和低噪音水准。
丹佛斯活塞压缩机和涡旋压缩机自2015年12月起开始采用全新铭牌，同时，压缩机产品品牌和品牌标识也有所调整。铭牌的更新对客户及最终用户的影响不大：技术内容没有变动。
为提高丹佛斯标识 “Danfoss” 的辨识度，铭牌中不再出现丹佛斯商用压缩机 “Danfoss Commercial Compressors” 的字样。
新的铭牌上将不再印刷美优乐产品品牌标识"Maneurop" 以及百福马产品品牌标识 "Performer"。
产品品牌美优乐 “Maneurop” 将继续使用。但是，产品品牌百福马 “Performer” 将不再使用，统称为丹佛斯涡旋“Danfoss Scroll”。
丹佛斯商用压缩机法国及中国工厂的新铭牌更换将在2015年12月至2016年2月之间陆续完成。美国的涡旋压缩机工厂继续采用现有铭牌，暂不做调整。
百福马H系列压缩机采用柔性涡旋设计，性能会根据最初运行时间的增加而改善。因此为达到理想的性能，建议有72小时的磨合期。
Performer/百福马涡旋压缩机结构
电机定子与压缩机壳体贴在一起；转子则装在曲轴上；曲轴有两个轴承支撑，一个在曲轴箱，另一个在电机下部。
涡旋压缩过程
动涡盘在曲轴驱动下围绕静涡旋盘做圆周运动，从而在两个涡旋盘之间形成对称的压缩腔。
低压气体被吸入月牙形气体腔内(吸气腔)；随着动涡盘的连续运动，气体腔被密闭并向涡盘中心移动，且容积不断减小，压力则逐渐增加。经过三个完整的圆周运动后，气体腔抵达中心排气口，压力达到最大。
涡旋式压缩是一个连续过程：在第二个圆周运动中，一部分气体被压缩，另一部分气体正进入涡盘，还有一部分气体正在被排出。
一个完整的涡旋压缩如图所示：
